产品详情
产品介绍

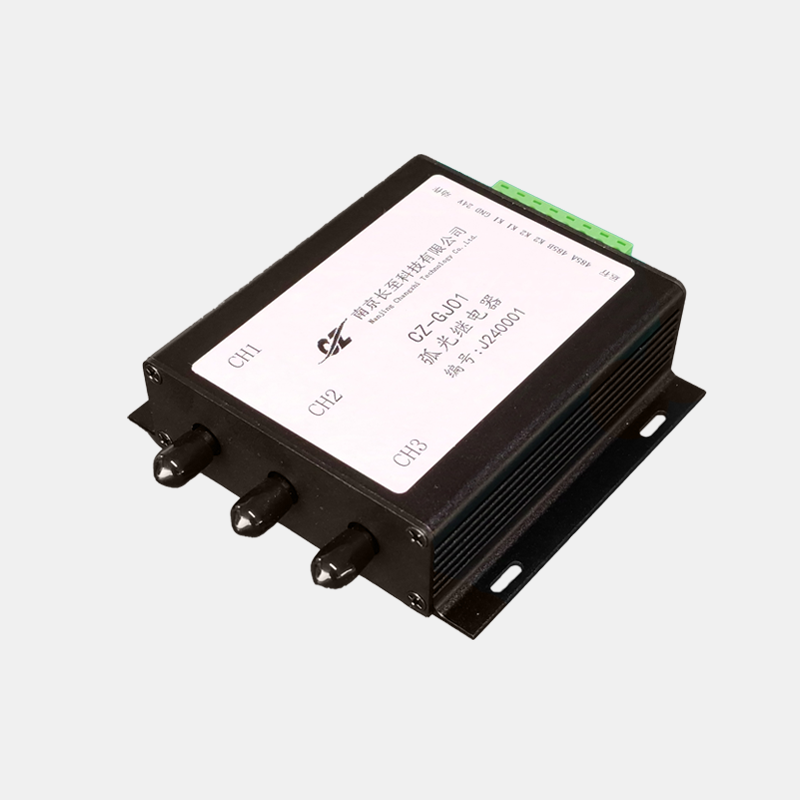

CZ-GJ01A弧光保护继电器（定制款）主要由弧光单元、继电器单元和通讯显示单元等组成。弧光单元包括弧光探头、专用光纤、光电转换器，弧光探头通过光纤与保护装置内的光电转换器连接。弧光继电器具有高灵敏触发电路，响应速度快，可捕获快速闪烁的弧光脉冲或电打火或瞬时拉弧放电信号。当弧光发生后5ms左右动作，可实现故障的快速切除和报警。适用于高压开关柜、中低压开关柜、电容器柜、风电风机等场景的母线、开关、电缆接头等的在线监测和保护。装置具有三路弧光输入接口，两路继电器输出接口，另外还具有模拟输出功能，可通过RS485输出各通道实时光强值。
技术参数
序号 | 主要参数 | 功能 | 应用 |
1 | 工作电源 | 电源 | 24VDC |
功耗 | ≤2W | ||
2 | 弧光输入 | 通道数 | 3路 |
检测光类型 | 紫外光 | ||
3 | 灵敏度 | 动作阈值 | 4mW/cm2(典型值） |
动作时间 | 5ms（典型值） | ||
| 4 | 继电器输出 | 通道数 | 2路（默认常开） |
工作电压 | AC250V/8A | ||
输入方式 | 无源接点 | ||
5 | 485通信 | 通讯接口 | 1 路 |
波特率 | 9600bps | ||
通讯规约 | Modbus |
端子定义
弧光继电器端子定义如下列表所示，1、2端子为电源输入接口; 3、4端子为第1路常开跳闸接口；5、6端子为第2路常开跳闸接口；7、8端子为485输出接口。
端子序号 | 端子定义 |
1 | 电源+ |
2 | 电源- |
3 | 常开跳闸接点（对应弧光1通道） |
4 | |
5 | 常开跳闸接点（对应弧光2、3通道） |
6 | |
7 | 485B |
8 | 485A |
